Der Federindex, definiert als das Verhältnis des mittleren Windungsdurchmessers einer Feder zum Drahtdurchmesser, ist ein grundlegender Parameter, der die Leistung von Druckfedern maßgeblich beeinflusst. Als erfahrener Lieferant von Druckfedern habe ich aus erster Hand miterlebt, wie Variationen im Federindex zu erheblichen Unterschieden im Verhalten und der Eignung einer Feder für verschiedene Anwendungen führen können. In diesem Blog befassen wir uns mit den vielfältigen Auswirkungen des Federindex auf die Leistung von Druckfedern und untersuchen Schlüsselaspekte wie Spannungsniveaus, Durchbiegungseigenschaften und Ermüdungslebensdauer.
Stressverteilung
Einer der kritischsten Auswirkungen des Federindex auf eine Druckfeder ist seine Auswirkung auf die Spannungsverteilung. Wenn eine Druckfeder belastet wird, wird Spannung im Federdraht induziert. Der Federindex spielt eine entscheidende Rolle bei der Bestimmung, wie diese Spannung über den Draht verteilt wird. Ein niedrigerer Federindex (wobei der mittlere Spulendurchmesser relativ nahe am Drahtdurchmesser liegt) führt zu einer konzentrierteren Spannungsverteilung nahe der Innenfläche der Spulen. Dies liegt daran, dass die Krümmung der Spulen stärker ausgeprägt ist, was zu höheren Biegespannungen führt.
Umgekehrt führt ein höherer Federindex (mit einem größeren mittleren Windungsdurchmesser im Verhältnis zum Drahtdurchmesser) zu einer gleichmäßigeren Spannungsverteilung über den Draht. Die geringere Krümmung der Windungen in einer Feder mit hohem Index führt zu geringeren Biegespannungen und einem gleichmäßigeren Spannungsprofil. Dies kann besonders bei Anwendungen von Vorteil sein, bei denen die Minimierung von Spannungskonzentrationen entscheidend ist, um vorzeitige Ausfälle zu verhindern. Beispielsweise kann bei mechanischen Präzisionsgeräten eine Feder mit einem höheren Federindex bevorzugt werden, um eine zuverlässige und dauerhafte Leistung zu gewährleisten.
Durchbiegung und Steifigkeit
Der Federindex hat auch einen direkten Einfluss auf die Durchbiegungs- und Steifigkeitseigenschaften einer Druckfeder. Die Durchbiegung bezieht sich auf den Betrag, um den sich eine Feder unter einer bestimmten Last zusammendrückt, während die Steifigkeit das Maß für die Kraft ist, die erforderlich ist, um eine Einheitsauslenkung zu erzeugen. Ein niedrigerer Federindex führt im Allgemeinen zu einer steiferen Feder, was bedeutet, dass mehr Kraft erforderlich ist, um eine bestimmte Auslenkung zu erreichen. Dies liegt daran, dass die kürzeren und enger gewickelten Windungen einer Feder mit niedrigem Index einen größeren Widerstand gegen Kompression bieten.
Andererseits führt ein höherer Federindex typischerweise zu einer flexibleren Feder mit geringerer Steifigkeit. Die längeren und weiter auseinander liegenden Windungen einer Feder mit hohem Index ermöglichen eine größere Durchbiegung unter einer bestimmten Last. Aufgrund dieser Eigenschaft eignen sich Federn mit hohem Index für Anwendungen, bei denen eine große Durchbiegung erforderlich ist, beispielsweise in Stoßdämpfern oder Schwingungsisolationssystemen. Zum Beispiel dieLineare Vibrationssiebfedererfordert häufig ein gewisses Maß an Flexibilität, um Vibrationen effektiv zu dämpfen, und ein höherer Federindex kann dabei helfen, die gewünschten Durchbiegungseigenschaften zu erreichen.
Ermüdungsleben
Die Ermüdungslebensdauer ist ein weiterer entscheidender Leistungsaspekt, der vom Federindex beeinflusst wird. Ermüdungsversagen tritt auf, wenn eine Feder wiederholten Belastungs- und Entlastungszyklen ausgesetzt ist, wodurch Risse im Draht entstehen und sich ausbreiten. Die vom Federindex beeinflussten Spannungsverteilungs- und Durchbiegungseigenschaften spielen eine wichtige Rolle bei der Bestimmung der Ermüdungslebensdauer einer Druckfeder.
Wie bereits erwähnt, führt ein niedrigerer Federindex zu höheren Spannungskonzentrationen, was die Entstehung und das Wachstum von Ermüdungsrissen beschleunigen kann. Dies bedeutet, dass Federn mit einem niedrigeren Federindex im Allgemeinen eine kürzere Ermüdungslebensdauer haben als Federn mit einem höheren Federindex. Bei Anwendungen, bei denen die Feder einer großen Anzahl von Zyklen ausgesetzt ist, wie beispielsweise in Automobilmotoren oder Industriemaschinen, kann ein höherer Federindex bevorzugt werden, um die Ermüdungsbeständigkeit der Feder zu verbessern. Zum Beispiel dieBackenbrecherfederin einem Bergbaubetrieb einer ständigen zyklischen Belastung ausgesetzt ist, und die Verwendung einer Feder mit einem geeigneten Federindex kann dazu beitragen, ihre Lebensdauer zu verlängern.
Stabilität
Die Stabilität einer Druckfeder wird auch durch den Federindex beeinflusst. Eine Feder gilt als stabil, wenn sie ihre Form beibehält und unter Belastung nicht einknickt oder sich verformt. Ein niedrigerer Federindex führt im Allgemeinen zu einer stabileren Feder, da die kürzeren Windungen einen größeren Widerstand gegen seitliche Bewegungen bieten. Dadurch eignen sich Federn mit niedrigem Index für Anwendungen, bei denen die Stabilität im Vordergrund steht, beispielsweise in Hochdrucksystemen oder bei denen die Feder eine präzise Ausrichtung aufrechterhalten muss.

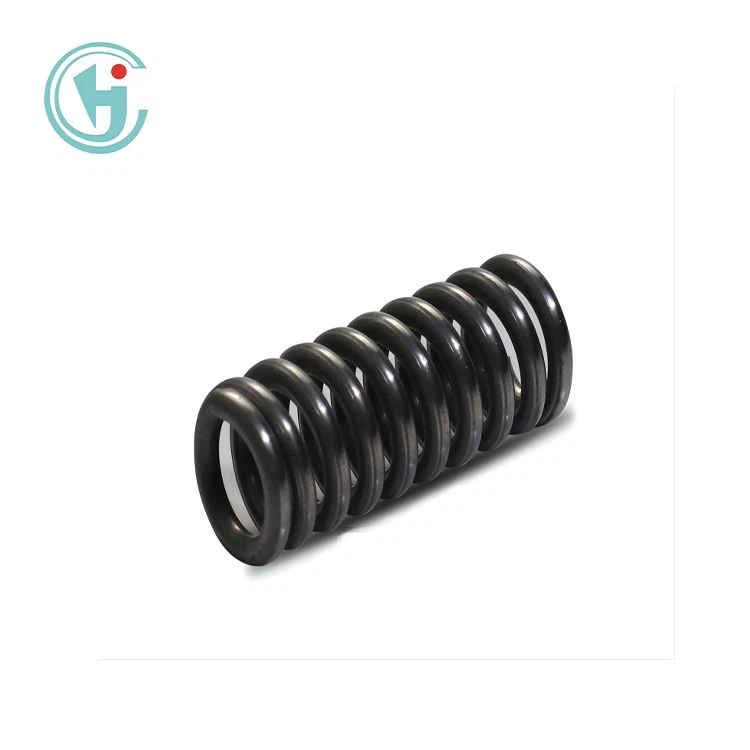

Im Gegensatz dazu kann ein höherer Federindex eine Feder anfälliger für Knicke machen, insbesondere wenn die Feder relativ lang ist oder die Last exzentrisch aufgebracht wird. Um die Stabilität einer Feder mit hohem Brechungsindex zu gewährleisten, können zusätzliche Konstruktionsüberlegungen wie die Verwendung einer Führungsstange oder eine Erhöhung der Endunterstützung erforderlich sein. Zum Beispiel in derImpact Mining Crush SpringWenn die Feder starken Stoßbelastungen ausgesetzt ist, ist eine ordnungsgemäße Konstruktion zur Verbesserung der Stabilität von entscheidender Bedeutung, um einen vorzeitigen Ausfall zu verhindern.
Überlegungen zur Herstellung
Auch aus fertigungstechnischer Sicht kann der Federindex gewisse Herausforderungen und Chancen mit sich bringen. Federn mit einem niedrigeren Federindex sind im Allgemeinen schwieriger herzustellen, da die enge Wicklung eine genauere Steuerung des Herstellungsprozesses erfordert. Durch die Nähe der Windungen kann es auch schwieriger werden, während der Wärmebehandlung eine gleichmäßige Spannungsverteilung sicherzustellen, was ein entscheidender Schritt zur Verbesserung der mechanischen Eigenschaften der Feder ist.
Andererseits sind Federn mit einem höheren Federindex relativ einfacher herzustellen. Der größere Abstand zwischen den Spulen ermöglicht mehr Flexibilität beim Wickelprozess und kann die Wahrscheinlichkeit von Herstellungsfehlern verringern. Allerdings erfordern Federn mit hohem Index aufgrund ihres größeren mittleren Windungsdurchmessers möglicherweise mehr Material, was die Kosten erhöhen kann. Als Druckfederlieferant berücksichtigen wir diese Herstellungsfaktoren sorgfältig, wenn wir den geeigneten Federindex für eine bestimmte Anwendung empfehlen.
Abschluss
Zusammenfassend lässt sich sagen, dass der Federindex einen tiefgreifenden Einfluss auf die Leistung von Druckfedern hat und Einfluss auf Spannungsverteilung, Durchbiegung, Steifigkeit, Ermüdungslebensdauer, Stabilität und Herstellungsaspekte hat. Als Lieferant von Druckfedern wissen wir, wie wichtig es ist, den richtigen Federindex auszuwählen, um den spezifischen Anforderungen jeder Anwendung gerecht zu werden. Ob Sie eine steife und stabile Feder für ein Hochdrucksystem oder eine flexible und ermüdungsbeständige Feder für eine Schwingungsisolationsanwendung benötigen, wir verfügen über das Fachwissen und die Erfahrung, um Ihnen die optimale Lösung zu bieten.
Wenn Sie auf dem Markt für Druckfedern sind und besprechen möchten, wie sich der Federindex auf Ihre Anwendung auswirken kann, laden wir Sie ein, sich an uns zu wenden. Unser Expertenteam hilft Ihnen gerne dabei, die richtige Wahl zu treffen und sicherzustellen, dass Sie Federn von höchster Qualität für Ihre Anforderungen erhalten. Kontaktieren Sie uns noch heute, um das Gespräch zu beginnen und die Möglichkeiten zu erkunden.
Referenzen
- Budynas, RG, & Nisbett, JK (2011). Shigleys Maschinenbaudesign. McGraw-Hill.
- Wahl, AM (1963). Mechanische Federn. McGraw-Hill.
